کنتاکتور 100 آمپر پارس فانال مدل PFC-100
برق و صنعت مهدی02133965200-02133922092-09121768027
آدرس: تهران-خیابان لاله زار-پاساژ بازار صنعت-پلاک 0011

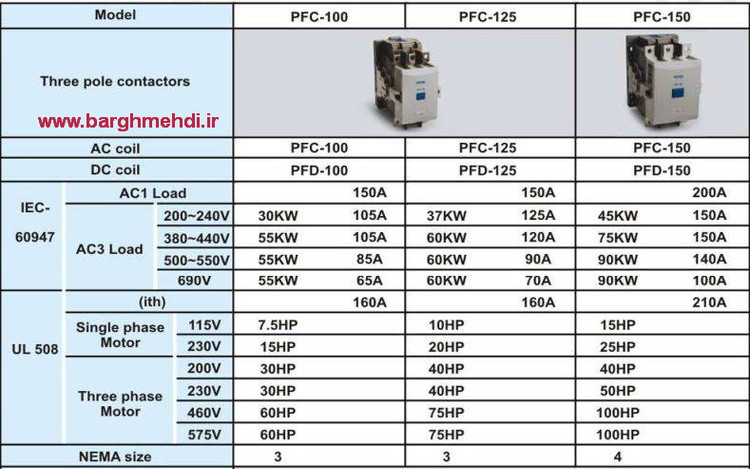

مناسب برای راه اندازی الکتروموتورهای سه فاز ۴۰۰ولت تا حداکثر55 کیلو وات یا60 اسب میباشد.
(ولتاژ بوبین)
ولتاژ تحریک بوبین این کنتاکتور ۲۲۰ ولت AC میباشد.
در صورت نیاز نیز میتوان بوبین این کنتاکتور را تعویض نمود.
(ویژگی های کنتاکتور)
همانطور که در قسمت اول توضیح دادیم، این کنتاکتور برای راه اندازی الکتروموتورهای سه فاز(۴۰۰ ولت)حداکثر تا 55 کیلووات یا 100 آمپرمیباشد.
سه ترمینال (سیمگیر) در قسمت بالا برای ورودی و سه ترمینال(سیمگیر) در قسمت پایین این کنتاکتور تعبیه شده،همچنین2کنتاکت باز و 2کنتاکت بسته در کنار این کنتاکتور میباشد که در صورت نیاز مورد استفاده قرار میگیرند.
ترمینال (سیمگیر)A1و A2 برای ورودی ولتاژ بوبین این کنتاکتور میباشد که در قسمت بالایی کنتاکتور قرار دارد. یکی از معایب کنتاکتورهای پارس فانال همین مورد میباشد که فقط در یک قسمت (قسمت بالا) ترمینال بوبین وجود دارد که در برخی موارد مونتاژ کار را با مشکل فضا و استفاده بیشتر از سیم مواجه میکند.

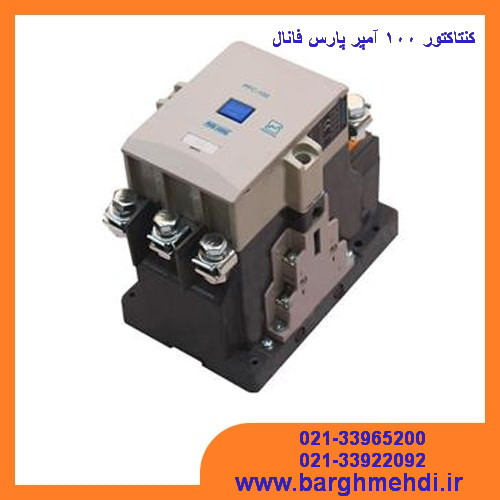

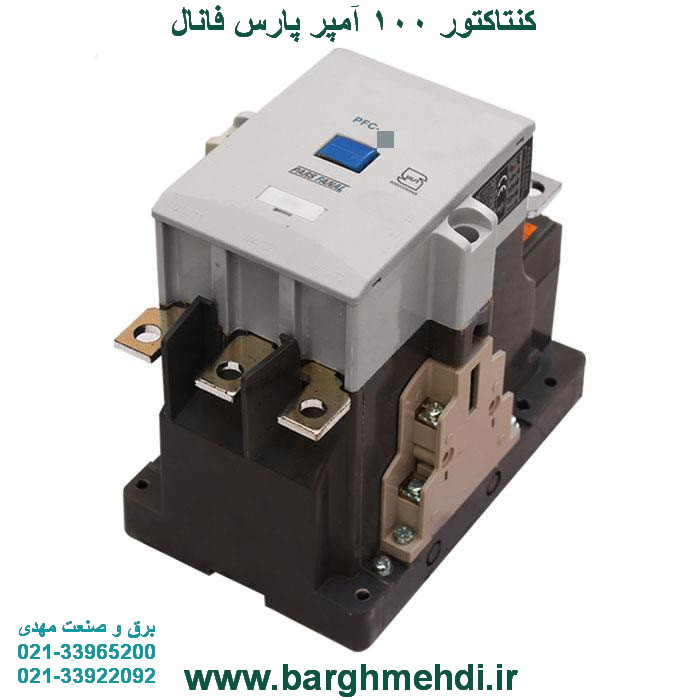

(شکل ظاهری)
جنس بدنه این کنتاکتور از پلاستک فشرده میباشد که در برابر گرما و ضربه مقاومت بالایی دارد،در کنار کنتاکتور حفره ای وجود کارد که برای اضافه کردن کنتاکنت اضافه میباشد. در قسمت روی کنتاکتور برامدگیی وجود دارد که برای استفاده از تایمربادی و کنتاکنت کمکی است.
در قسمت زیر کنتاکتور ،فنر فلزی میباشد که وقتی کنتاکتور روی ریل نصب میشود این فنر باعث فیکس شدن و محکم شدن کنتاکتور میشود.
