ترانس جریان 300/5 کلاس 0.5 هریس مدل CT_300/5_CL0.5_H1 HARRIS
برق و صنعت مهدی02133965200-02133922092-09121768027
آدرس : تهران - لاله زار - پاساژ بازار صنعت - پلاک 0011
(ترانس جریان هریس)

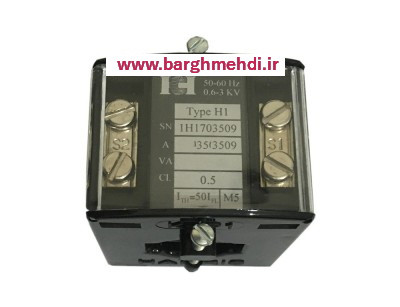

این محصول ترانس جریان تیپ H1 هریس میباشد که جریان اولیه آن 300 و جریان ثانویه 5آمپر است. کلاس دقت این ترانس جریان 0.5 و با دو قدرت 2.5 و 5 ولت آمپر ارائه می گردد. دقت و کارایی بالای ترانس جریان هریس از جمله ویژگی های این برند میباشد.
(ویژگی های ترانس جریان H1 هریس)
- استاندارد : IEC60044-1 (185) , VDE0414
- دارای سیم گیرهای قوی و تفکیک شده
- دقت و کارایی بالا
- تنوع سایز بندی
- ولتاژ : 0.6KV - 3KV
- فرکانس : 50Hz - 60Hz
(ابعاد و اندازه)
(ترانس جریان چیست؟)
ترانس جریان از دو سیم پیچ اولیه و ثانویه تشکیل شده است که جریان واقعی در مدار از سیم پیچ اولیه گذر نموده و در پی گذر این جریان، جریان کمی (نزدیک به چند آمپر) در سیم پیچ ثانویه پدید می‌آید. استفاده از ترانس جریان باعث ایزوله شدن سیستم اندازه گیری (دستگاه‌های اندازه گیری آمپرمتر، مگاواتمتر، مگاوارمتر) و یا ایزوله شدن رله‌های حفاظتی (مانند رله اضافه جریان، رله اتصال زمین و رله‌های دیستانس ) که کمیت جریان را نیاز دارند، از شبکه‌های فشار قوی می شود. ترانس جریان در مدار فشار قوی بصورت سری در مدار قرار میگیرد.
(ترانس جریان H1 هریس)
ترانس جریان هریس تیپ H1 در رنج های مختلف جریان از 50 تا 400 آمپر با کلاس دقت 0.5 ، 1 ارائه می گردند. ترانس جریان H1 هریس با توان نامی 2.5 و 5 ولت آمپر تولید می شود. تولید و تست ترانس های جریان هریس بر طبق استاندارد های بین المللی VDE0414 و IEC60044-1(185) انجام می پذیرد.
شرکت هریس دارای گواهی کیفیت استاندارد و تایپ تست از انستیتو شرینگ، هانور آلمان، پژوهشگاه نیرو، دانشکده صنعت آب و برق دانشگاه شهید عباسپور و سازمان پژوهش های علمی و صنعتی ایران می باشد. کلیه ترانس های جریان هریس دارای سه سال ضمانت می باشند.
حداکثر شمش عبوری از ترانس جریان H1 هریس یک عدد شمش 30*10mm یا 20*10mm و یا کابل 25mm می باشد.
ترانس جریان 300/5 کلاس 0.5 هریس مدل CT_300/5_CL0.5_H1_HARRIS
برق و صنعت مهدی02133965200-02133922092-09121768027
آدرس: تهران - لاله زار - پاساژ بازار صنعت - پلاک 0011
(ترانس جریان چیست)
ترانس جریان،با نام صنعتی CT، ترانسفورماتورهایی با توان کم میباشند ، که سیم پیچ اولیه آن معمولاً در امتداد سیمو کابل یا شینه قرار میگیرد که جریان آن باید سنجیده شود و پیچک ثانویه آن توسط آمپرمتر، رله، و یا وسایل کنترل و فرمان عملاً اتصال کوتاه می شود.
ترانس‌های جریان( CT) بطور مطمئن مدار شبکه اندازه گیری را از مدار اصلی برق که دارای ولتاژ نسبتاً بالایی میتواند باشد ، جدا و عایق می کند.
(مشخصات کلی ترانس‌های اندازه‌گیری جریان یا CT )
این سیم پیچ برای سنجش ولتاژ و جریان به مدار اصلی متصل میشود
این سیم پیچ به‌دستگاه سنجش، دستگاه کنتزل، رله‌های حفاطتی و امثال آن متصل می شود.
کلاس ترانس جریان عبارت است از خطای سنجش دستگاه نسبت به حداکثر مقداری که تحت شرایطی برای دستگاه مقرر گردیده است، می سنجد.
بطور مثال کلاس 0.5 یعنی خطای دستگاه از 5 درصد تجاوز نمیکند.
توان نامی در ترانسفورماتورهای جریان (CT) عبارت است از حاصل ضرب مقاومت خارجی نامی در مجذور جریان نامی.
توان نامی روی پلاک دستگاه بر حسب VA (ولت آمپر) حک می شود ، مثلا 5 ولت آمپر ، 2/5 ولت آمپر
در ترانس‌های جریان چند هسته، توان هر یک از هسته‌ها و در ترانس‌های ولتاژ با چندین پیچک، توان هر یک از پیچک‌ها جداگانه داده میشود.
( شکل ظاهری )
